Tổng quan về sản phẩm

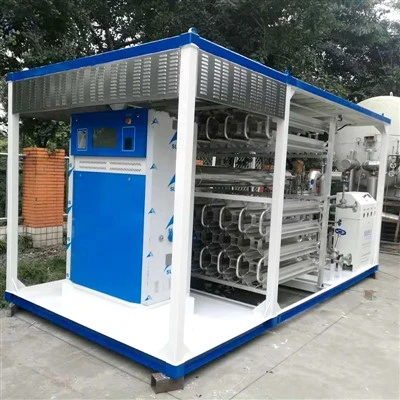

Trạm tiếp nhiên liệu LNG (Bể chứa dọc LNG) là hệ thống cung cấp nhiên liệu đông lạnh được thiết kế để lưu trữ và phân phối khí tự nhiên hóa lỏng (LNG). Nó tích hợp một-bể chứa cách nhiệt chân không, máy bơm đông lạnh, máy hóa hơi và hệ thống điều khiển PLC để tiếp nhiên liệu LNG an toàn, chính xác và hiệu quả cho các phương tiện thương mại và thiết bị công nghiệp.

Thông số kỹ thuật

Mục	tham số
1	Môi trường làm việc	(LNG)Khí thiên nhiên hóa lỏng(LNG)
2	Tổng dung tích bể chứa	30m³	60m³
3	Cách nhiệt kho chứa	Dây bện chân không cao	Đệm Pearllife chân không cao
4	SỐ máy bơm	1 đơn vị	2 đơn vị
5	Max.discharge của máy bơm	340L/phút	680L/phút
6	Áp suất vận hành	1,6Mpa	1,6Mpa
7	Đo độ chính xác	±1.0%	±1.0%
8	Nhiệt độ thiết kế đường ống	-196 độ	-196 độ
9	Tổng công suất	15~25KW	30~45KW
10	Tiếng ồn	Nhỏ hơn hoặc bằng 55dB	Nhỏ hơn hoặc bằng 55dB
11	Chất nổ-cấp bằng chứng	ExdⅡBT4	ExdⅡBT4
12	Chế độ điều khiển	PLC điều khiển hoàn toàn tự động	PLC điều khiển hoàn toàn tự động
13	máy hóa hơi	300+150Nm loại kết hợp	300+150Nm loại kết hợp
14	Kích thước	350024002400(mm)	350024002400(mm)

Ưu điểm kỹ thuật

Công nghệ cách nhiệt chân không giảm thiểu thất thoát nhiệt và giảm sự bay hơi LNG.

Điều khiển tự động PLC cải thiện hiệu quả vận hành và giảm sự can thiệp thủ công.

Đo lưu lượng có độ chính xác-cao đảm bảo độ ổn định lượng nhiên liệu đáng tin cậy.

Thiết kế bơm đông lạnh cung cấp hiệu suất nhiên liệu ổn định khi hoạt động liên tục.

Các bộ phận điện chống cháy nổ-nâng cao độ an toàn khi vận hành trong môi trường nguy hiểm.

Cấu hình hệ thống mô-đun giúp đơn giản hóa việc vận chuyển, lắp đặt và mở rộng trong tương lai.

Ứng dụng điển hình

Trạm tiếp nhiên liệu cho xe tải thương mại –Hỗ trợ cung cấp nhiên liệu LNG hàng ngày cho các đội-vận tải đường dài.

Trạm xe buýt –Cung cấp nguồn cung cấp LNG đáng tin cậy cho các phương tiện giao thông công cộng.

Trung tâm phân phối hậu cần –Giảm thời gian dừng tiếp nhiên liệu cho đội xe thương mại.

Khu công nghiệp –Cung cấp LNG cho xe công nghiệp và thiết bị năng lượng.

Hoạt động khai thác mỏ –Hỗ trợ xe tải hạng nặng-chạy bằng khí LNG trong môi trường làm việc từ xa.

Cơ sở hạ tầng cảng và nhà ga –Cung cấp nhiên liệu LNG cho các phương tiện cảng và thiết bị hậu cần.

Tùy chọn Kỹ thuật & Tùy chỉnh

Mục	Tùy chọn có sẵn
Dung lượng lưu trữ	30 m³, 60 m³ hoặc công suất tùy chỉnh
Loại bể chứa	Bể đông lạnh dọc hoặc ngang
Cấu hình máy bơm	Bơm đơn hoặc bơm kép
Tốc độ dòng bơm	Tùy chỉnh theo nhu cầu nhiên liệu
Áp suất vận hành	Tùy chỉnh theo yêu cầu của dự án
Công suất hóa hơi	Kích thước máy hóa hơi tiêu chuẩn hoặc tùy chỉnh
Hệ thống điều khiển	Điều khiển tự động PLC với HMI tùy chọn
Thương hiệu PLC	Siemens, Schneider, Mitsubishi, Delta hoặc nhãn hiệu được chỉ định
Đồng hồ đo lưu lượng	Có sẵn các cấp độ chính xác khác nhau
Chống cháy nổ	ExdⅡBT4 hoặc các tiêu chuẩn cụ thể của dự án-
Vật liệu bể	Vật liệu bình áp suất đông lạnh bằng thép không gỉ
Cấu trúc cách nhiệt	Cách nhiệt đa lớp chân không cao
Giao diện truyền thông	Modbus, Ethernet, RS485 hoặc giao thức tùy chỉnh
Nguồn điện	Tùy chỉnh theo tiêu chuẩn điện địa phương
Ngôn ngữ	Tiếng Anh, tiếng Tây Ban Nha, tiếng Nga, tiếng Ả Rập hoặc tùy chỉnh
Thiết kế khí hậu	Thích nghi với vùng nhiệt đới, sa mạc hoặc vùng lạnh
Lớp phủ bề mặt	Lớp phủ tiêu chuẩn công nghiệp hoặc lớp phủ hàng hải{0}}
Tài liệu dự án	Bản vẽ, sách hướng dẫn, báo cáo FAT, giấy chứng nhận kiểm tra và tài liệu vận hành

Sản xuất & Đảm bảo Chất lượng

Năng lực sản xuất

Chế tạo bình chịu áp lực bằng cách sử dụng quy trình sản xuất bình đông lạnh và tạo hình chính xác.
Gia công CNC đảm bảo xử lý chính xác mặt bích, phụ kiện và các bộ phận quan trọng.
Hàn đủ tiêu chuẩn với các quy trình được chứng nhận để chế tạo bình chịu áp lực đông lạnh.
Hệ thống lắp ráp tích hợp bể chứa, đường ống, máy bơm, bộ phân phối và hệ thống điều khiển PLC.
Thử nghiệm tại nhà máy bao gồm xác minh chức năng và vận hành thử hệ thống hoàn chỉnh trước khi xuất xưởng.

Kiểm soát chất lượng

Kiểm tra nguyên liệu thô
Nhận dạng vật liệu (PMI)
Kiểm tra kích thước
Xác minh WPS/PQR
Trình độ thợ hàn
Kiểm tra trực quan (VT)
Kiểm tra chụp ảnh phóng xạ (RT)
Kiểm tra siêu âm (UT)
Kiểm tra thâm nhập (PT)
Kiểm tra áp suất
Kiểm tra độ kín rò rỉ
Kiểm tra cách nhiệt chân không
Hiệu chuẩn dụng cụ
Kiểm tra chức năng PLC
Kiểm tra chấp nhận của nhà máy (FAT)

Tuân thủ & Tiêu chuẩn ngành

ISO 9001

Hệ thống quản lý chất lượng đảm bảo chất lượng sản phẩm và sản xuất nhất quán.

ISO 14001

Hệ thống quản lý môi trường hỗ trợ thực hành sản xuất có trách nhiệm.

Phê duyệt NMI

Tuân thủ các yêu cầu của Viện Đo lường Quốc gia về độ chính xác của phép đo đã được xác minh.

Chứng nhận ANZEx

Chứng nhận chống cháy nổ cho thiết bị điện sử dụng trong khu vực nguy hiểm tại Australia và New Zealand.

OIML R117

Khuyến nghị quốc tế về hệ thống đo lường được sử dụng trong chất lỏng không phải là nước, đảm bảo chuyển giao quyền giám sát và phân phối nhiên liệu chính xác.

Tiêu chuẩn bình chịu áp lực áp dụng

Bình chịu áp lực có thể được thiết kế và sản xuất theo các quy chuẩn khu vực hiện hành dựa trên yêu cầu của dự án.

Câu hỏi thường gặp

Hỏi: Một trạm tiếp nhiên liệu LNG hoàn chỉnh bao gồm những gì?

Đáp: Hệ thống tiêu chuẩn bao gồm bể chứa cách nhiệt-chân không, bơm đông lạnh, bộ phân phối LNG, máy hóa hơi, tủ điều khiển PLC, đường ống đông lạnh, thiết bị đo đạc và thiết bị bảo vệ an toàn.

Hỏi: Hệ thống có hỗ trợ vận hành tự động không?

Đ: Vâng. Trạm sử dụng hệ thống điều khiển tự động dựa trên PLC-để giám sát thiết bị, điều khiển quy trình, cảnh báo và khóa liên động an toàn.

Hỏi: Trạm có thể được tùy chỉnh theo quy định của địa phương không?

Đ: Vâng. Dung tích bình chứa, tiêu chuẩn điện, hệ thống điều khiển, tài liệu, ngôn ngữ và khả năng chống cháy nổ đều có thể được tùy chỉnh theo yêu cầu của khu vực.

Q: Những tài liệu nào được cung cấp kèm theo thiết bị?

Trả lời: Các tài liệu điển hình bao gồm hướng dẫn vận hành, hướng dẫn bảo trì, bản vẽ GA, P&ID, bản vẽ điện, báo cáo kiểm tra, chứng chỉ kiểm tra, danh sách đóng gói và chứng từ xuất khẩu thương mại.

Hỏi: Có hỗ trợ cài đặt và vận hành không?

Đ: Vâng. Hỗ trợ kỹ thuật từ xa được cung cấp theo tiêu chuẩn, trong khi-các dịch vụ giám sát lắp đặt và vận hành thử tại chỗ có thể được sắp xếp theo yêu cầu.
