Tổng quan về sản phẩm

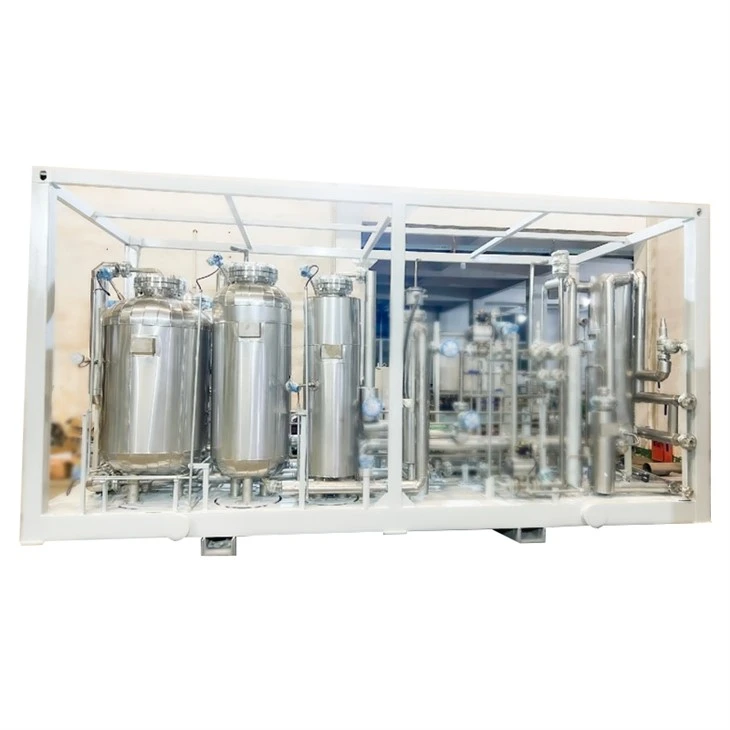

Hệ thống lọc hydro được thiết kế để lọc hydro thô từ quá trình điện phân nước và các dòng khí-có chứa hydro khác. Nó kết hợp các công nghệ tiền xử lý, hấp phụ thay đổi nhiệt độ (TSA) và hấp phụ thay đổi áp suất (PSA) để tạo ra-hydro có độ tinh khiết cao cho các ứng dụng công nghiệp và năng lượng.

Cấu hình hệ thống

Mô-đun đầu vào khí nạp– Tiếp nhận hydro thô và ổn định nguồn cung cấp khí trước khi tinh chế.
Đơn vị khử oxy– Loại bỏ lượng oxy dư để cải thiện độ tinh khiết của hydro và bảo vệ thiết bị hạ lưu.
Đơn vị khử clo– Loại bỏ các hợp chất clo có thể làm hỏng chất hấp phụ và các thành phần xử lý.
Đơn vị khử lưu huỳnh– Loại bỏ tạp chất chứa lưu huỳnh{0}}để kéo dài tuổi thọ của chất hấp phụ.
Đơn vị hấp phụ xoay nhiệt độ (TSA)– Loại bỏ độ ẩm và dấu vết chất gây ô nhiễm mà không làm mất đi lượng hydro đáng kể.

Đơn vị hấp phụ xoay áp suất (PSA)– Tách hydro khỏi các tạp chất còn sót lại để đạt được độ tinh khiết cần thiết.
Bể đệm khí– Ổn định lưu lượng khí và áp suất trong quá trình vận hành hệ thống.
Hệ thống chuyển mạch van– Tự động kiểm soát trình tự hấp phụ, tái sinh và dòng khí.
Hệ thống điều khiển PLC– Giám sát các thông số vận hành và cho phép quản lý hệ thống tự động.
Sản phẩm Cửa xả hydro– Cung cấp hydro tinh khiết cho các quá trình lưu trữ, nén hoặc hạ nguồn.

Ưu điểm kỹ thuật

01/

Tiền xử lý tích hợp loại bỏ oxy, clo và lưu huỳnh trước khi hấp phụ, giảm tải lượng chất gây ô nhiễm và kéo dài tuổi thọ chất hấp phụ.

02/

Công nghệ TSA và PSA tạo ra độ tinh khiết hydro lên tới 99,9995% cho các ứng dụng công nghiệp đòi hỏi khắt khe.

03/

Công nghệ sấy khô không phá hủy giúp giảm thiểu thất thoát hydro đồng thời loại bỏ độ ẩm một cách hiệu quả.

04/

Khả năng thích ứng tải rộng tự động điều chỉnh dao động tải 10–110% để hoạt động ổn định theo nhu cầu khác nhau.

05/

Thiết kế gắn trên{0}}trượt hoàn toàn giúp giảm-công việc lắp đặt tại chỗ và rút ngắn thời gian vận hành dự án.

06/

Cấu hình hệ thống mô-đun giúp đơn giản hóa việc vận chuyển, mở rộng công suất và bảo trì trong tương lai.

product-1-1

Ứng dụng điển hình

Nhà máy hydro điện phân nước

Làm sạch hydro điện phân trước khi lưu trữ hoặc sử dụng.

Trạm tiếp nhiên liệu hydro

Cung cấp hydro có độ tinh khiết cao-thích hợp cho các ứng dụng xe chạy pin nhiên liệu.

Sản xuất pin nhiên liệu

Cung cấp hydro tinh khiết cần thiết cho việc thử nghiệm và sản xuất pin nhiên liệu.

Nhà máy chế biến hóa chất

Sản xuất hydro tinh khiết cho quá trình hydro hóa và các phản ứng hóa học khác.

Công nghiệp điện tử và bán dẫn

Cung cấp hydro có độ tinh khiết cao-cho các quy trình sản xuất nhạy cảm.

Sản xuất khí công nghiệp

Nâng cấp hydro thô thành khí sản phẩm cấp thương mại.

Tùy chọn Kỹ thuật & Tùy chỉnh

Mục	Tùy chọn có sẵn
Công suất hydro	10–10.000 Nm³/h hoặc tùy chỉnh
Độ tinh khiết hydro	99.9%–99.9995%
Áp suất vận hành	1,0–3,0 MPaG hoặc tùy chỉnh
Nguồn khí nạp	Điện phân nước, khí cải cách,-sản phẩm phụ hydro, dòng hydro hỗn hợp
Cấu hình tiền xử lý	Khử oxy, khử clo, khử lưu huỳnh, kết hợp sấy khô
Quá trình hấp phụ	PSA, TSA hoặc PSA + TSA kết hợp
Hệ thống điều khiển	PLC với HMI, giám sát từ xa, tích hợp SCADA
Thương hiệu PLC	Siemens, Schneider, ABB, Mitsubishi hoặc nhãn hiệu được chỉ định
Tiêu chuẩn điện	220V, 380V, 400V, 415V, 440V, 480V, 50/60Hz
Chống cháy nổ	Cấu hình cụ thể của ATEX, IECEx hoặc dự án-
Cấu hình trượt	Trượt đơn hoặc trượt nhiều mô-đun
Vật liệu	Thép carbon, thép không gỉ hoặc vật liệu đường ống tùy chỉnh
Thương hiệu nhạc cụ	Thương hiệu quốc tế hoặc khách hàng{0}}chỉ định
Ngôn ngữ	Giao diện HMI tiếng Anh hoặc đa ngôn ngữ
Giao thức truyền thông	Modbus TCP/IP, Profibus, Profinet, Ethernet/IP, OPC UA
Hệ thống sơn	Lớp phủ công nghiệp tiêu chuẩn hoặc lớp phủ hàng hải-
Thiết kế môi trường xung quanh	Môi trường trong nhà, ngoài trời,-nhiệt độ cao, khí hậu-lạnh, ven biển

Sản xuất & Đảm bảo Chất lượng

Năng lực sản xuất

Chế tạo chính xác các bình chịu áp lực, đường ống và kết cấu trượt theo bản vẽ kỹ thuật.
Gia công CNC đảm bảo kích thước chính xác cho van, mặt bích và các bộ phận cơ khí quan trọng.
Quy trình hàn đạt tiêu chuẩn được áp dụng cho đường ống áp lực và các cụm kết cấu.
Thử nghiệm toàn diện tại nhà máy xác minh hiệu suất hệ thống trước khi xuất xưởng.

Kiểm soát chất lượng

Nhận dạng nguyên liệu thô và xác minh chứng chỉ
Kiểm tra nguyên liệu đầu vào (IQC)
Kiểm tra kích thước của các bộ phận được chế tạo
Xác minh chất lượng quy trình hàn (WPS/PQR)
Đánh giá hồ sơ trình độ thợ hàn
Thử nghiệm không{0}}phá hủy (RT/PT/UT/MT nếu có)
Kiểm tra thủy tĩnh bình chịu áp lực
Kiểm tra rò rỉ khí nén
Hiệu chuẩn thiết bị và xác minh chức năng
Kiểm tra hệ thống điều khiển điện và PLC
Xác minh trình tự PSA/TSA
Kiểm tra nghiệm thu của nhà máy (FAT) trước khi giao hàng

Tuân thủ & Tiêu chuẩn ngành

Chứng nhận CE –Chứng tỏ sự tuân thủ các yêu cầu về máy móc và an toàn hiện hành của Châu Âu.
Tuân thủ DOT –Đáp ứng các yêu cầu vận chuyển hiện hành cho thiết bị áp lực và hệ thống khí khi được yêu cầu.

ISO 9001 –Hệ thống quản lý chất lượng để tiêu chuẩn hóa quá trình sản xuất và kiểm soát quy trình.

ISO 14001 –Hệ thống quản lý môi trường cho thực hành sản xuất có trách nhiệm.
Mã nồi hơi và bình áp suất ASME (Phần VIII) –Tiêu chuẩn thiết kế, chế tạo các bình chịu áp lực khi dự án quy định.

Câu hỏi thường gặp

Hỏi: Hệ thống lọc có thể xử lý những nguồn hydro nào?

Đáp: Hệ thống này phù hợp với hydro từ quá trình điện phân nước, các quy trình cải cách,-sản phẩm phụ hydro và các dòng khí chứa hydro- khác sau khi đánh giá thành phần khí.

Hỏi: Bạn có cung cấp hỗ trợ kỹ thuật cho các dự án tùy chỉnh không?

Đ: Vâng. Chúng tôi cung cấp thiết kế quy trình, lựa chọn thiết bị, P&ID, đề xuất bố cục, yêu cầu tiện ích và tài liệu kỹ thuật dựa trên điều kiện của dự án.

Hỏi: Có sẵn-việc vận hành thử tại chỗ không?

Đ: Vâng. Hỗ trợ vận hành thử từ xa luôn sẵn có và-có thể sắp xếp việc giám sát hoặc vận hành thử tại chỗ khi được yêu cầu.

Hỏi: Cần phải bảo trì định kỳ những gì?

Trả lời: Bảo trì định kỳ chủ yếu bao gồm thay thế các bộ phận lọc, kiểm tra van và dụng cụ, kiểm tra hiệu suất của chất hấp phụ và hiệu chỉnh cảm biến theo lịch bảo trì.

Hỏi: Điều khoản thanh toán của bạn là gì?

Trả lời: Điều khoản thanh toán tiêu chuẩn là đặt cọc 30% T/T và 70% trước khi giao hàng, với các điều khoản khác có thể thương lượng cho các dự án đủ điều kiện.

Hỏi: Thiết bị được đóng gói như thế nào khi vận chuyển quốc tế?

Đáp: Thiết bị chính được đóng gói trong khung thép hoặc hộp gỗ-xuất khẩu có khả năng chống ẩm. Nhãn hiệu vận chuyển và danh sách đóng gói hoàn chỉnh được cung cấp cho vận tải đường biển.

Hỏi: Bạn có thể cung cấp những tài liệu xuất khẩu nào?

Đáp: Các tài liệu có sẵn bao gồm hóa đơn thương mại, danh sách đóng gói, vận đơn, giấy chứng nhận xuất xứ, tài liệu liên quan đến CE-(nếu có), báo cáo kiểm tra, hướng dẫn vận hành và các tài liệu xuất khẩu cụ thể khác của dự án- theo yêu cầu.
